除了汽車收音機和汽車音響外，車内外還會發出各種聲音。例如，開啓轉向指示燈，汽車會發出“滴答、滴答”的轉向提示音。另外，啓動用來避免發生撞擊的制動系統時，會響起警告音，這是高級駕駛輔助系統（ADAS）的功能之一。近來，xEV等電機驅動的汽車，都配備當行人靠近車輛時的聲學車輛警示系統（AVAS）。除此之外，汽車還會發出其他的各種語音，如啓動引擎時的歡迎語、ETC的提示音等。
圖1.多功能車載儀表盤所需的各種聲音
上面提到的轉向提示音，以前聽到的是機械繼電器的切換聲，但實現電子化之後，即使不用繼電器，也會有聲音從揚聲器中傳出。這隻是我們從聲音中獲取重要信息的一個例子，未來，随着AI或自動駕駛技術的發展，對人與汽車之間的雙向交流會有更高的要求，因此，聲音作爲促進雙向交流的工具之一，其存在感應該會進一步增加。
輸出上述ADAS和AVAS語音的系統，大緻分爲使用蜂鳴器的系統和使用揚聲器的系統。前者雖然成本很低，但可播放的頻率有限。而後者與音頻設備一樣，可在更寬的頻段播放。很長一段時間以來，駕駛艙周圍隻需要轉向提示音和蜂鳴聲就足夠了，不需要多樣化的語音。但現在，由于駕駛艙周圍所需要的語音呈現多樣化趨勢，導緻出現沒有揚聲器就無法配置系統的局面。
因此，揚聲器放大器IC就變得必不可少。揚聲器放大器IC是用于放大SoC(System On a Chip)等輸出的語音信号，使電流流向揚聲器來實現驅動的IC。語音信号格式有兩種，一種是輸入正弦波等模拟信号的模拟輸入型，另一種是使用I2S等數字音頻格式的數字輸入型，需要根據應用系統區分使用。另外，揚聲器放大器IC的輸出方式大緻分爲AB類放大器和D類放大器，雖然AB類放大器的功率轉換效率較低，且IC發熱較嚴重，但具有不會産生不必要的輻射的優點。而D類放大器，雖然功率轉換效率高，且IC發熱量少，但會産生不必要的輻射，故需要在輸出端配置LC濾波器。因此通常在容許的發熱量範圍内，采用AB類放大器；在需較大輸出功率且不容許發熱時，采用D類放大器。
無論采用何種輸出方式，車載揚聲器放大器都需具有高可靠性，且兼具大功率輸出（音量大）和安全性。可靠性的重要性是毋庸置疑的，但大功率輸出與安全性之間是此消彼長的關系，兩者兼具的難度非常大。要實現大功率輸出，就需要使大電流流向揚聲器，也就相當于加大IC的輸出晶體管尺寸。但若輸出晶體管尺寸變大，例如在揚聲器發生故障出現短路時，輸出引腳間就可能有大量電流流過。在某些情況下甚至會損壞IC，進而影響汽車的安全性。爲防止這一情況的發生，有必要在IC上搭載過電流保護電路，傳統的揚聲器放大器IC采用的是限制負載電流的方式。但采用這種方法時，必須将過電流保護電路的工作阈值設置爲小于可輸出的[敏感詞]電流的值，如圖2所示。因此存在[敏感詞]輸出功率受限，且在大功率輸出時發生波形（聲音）失真的問題。
圖2.過電流保護電路的波形示意圖
ROHM開發出兼具大功率輸出與安全性，完美解決這一問題的車載儀表盤用揚聲器放大器“BD783xxEFJ-M”。該系列産品以儀表盤中需求多的5V電源運行、且輸出功率1～2W爲主要目标，輸入方式采用了模拟輸入，輸出方式采用了元器件數量較少的AB類。該系列産品具備如下所示的三大優勢。
3-1. 具有過電流保護功能，且實現了2.8W大功率輸出
新産品“BD783xxEFJ-M”采用新研發的過電流保護電路，兼顧了大功率輸出與安全性。在電源電壓5V、負載4Ω的條件下，輸出功率可達2.8W（THD+N<10％），并且其保護功能可防止揚聲器引腳輸出短路引發的故障。

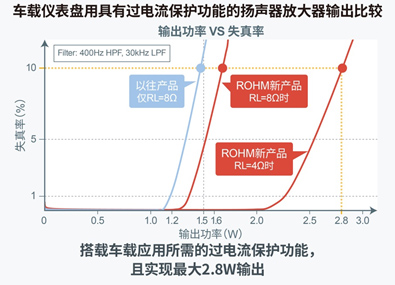

圖3.車載儀表盤用搭載過電流保護功能的揚聲器放大器輸出功率比較
通常，AB類放大器的過電流保護電路多使用“限流器電路”，如上所述，通過限制輸出電流，雖然可防止過電流的流出，但也限制了輸出功率。要想不限制輸出功率并保護産品免受過電流影響，就需要采用“峰值電流保護電路”，正如字面意思所示，這是一種檢測峰值電流并停止輸出的機制。在輸出電流超過[敏感詞]電流時，可采用這一方式檢測電流，但在輸出的偏置電壓較低的情況下，如啓動時或欠壓時，即使輸出短路，輸出電流的[敏感詞]值也不會超過阈值，因此保護電路不會工作。因此，峰值電流保護電路的缺點就是IC發熱溫度高于芯片結溫，糟糕時甚至會損壞芯片。也就是說，如果采用限流電路，會導緻聲音失真；如果采用峰值電流保護電路，則存在無法保護的情況。
爲解決這一問題，ROHM研究并設計出綜合了這兩種電路優勢的新型過電流保護電路（專利申請中）。該技術在啓動時或欠壓時等不需要輸出大功率的情況下，會啓動限流電路，以防止IC發熱；在正常運行時，會自動切換爲峰值電流保護。這是一種綜合具備兩種保護電路優點，并可實現大功率輸出的技術
新産品“BD783xxEFJ-M”搭載了這一新型過電流保護電路，可切實保護IC免受負載短路影響，且在輸出大功率時也不會出現失真的情況。
3-2. 可靠性高，支持車載應用中的嚴苛環境
新産品符合汽車電子産品可靠性标準AEC-Q100，支持工作溫度達 Ta=105℃，因此在追求高可靠性的車載應用領域中也可放心使用。該系列産品采用功率封裝（HTSOP-J8），在通常發熱量較大的AB類放大器中，即使在105℃的工作溫度條件下也可實現大功率輸出。該封裝雖然是引線框架型封裝，尺寸較小，僅爲4.9mm×6.0mm×1.0mm，但在使用4層電路闆時（依據JEDEC51-5,7标準）的θJA僅爲45.2℃/W，散熱性能非常出色。采用該封裝，相較于ROHM以往的産品，芯片溫升降低了80%（條件：VCC=5V, RL=8Ω, THD＜10%），即使是在Ta=105℃的嚴苛條件下，也能在不損害功能的前提下輸出語音，這是以往的封裝無法實現的。另外，在功能方面，爲了提高其可靠性，除過電流保護電路之外，還搭載了其他保護電路。在出現異常發熱時，通過溫度保護功能，可防止IC受到損壞；在蓄電池瞬斷時，通過欠壓保護功能，可防止産生意外的POP噪聲。因此，該系列産品有助于構建一個可适用于各種環境的強健系統。

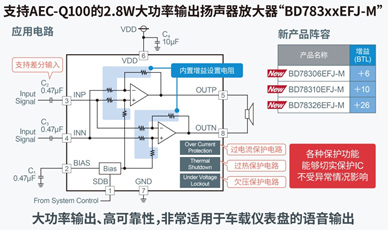

圖4.符合AEC-Q100标準且具備各種保護功能的“BD783xxEFJ-M”
3-3. 通過内置電阻，減少元器件數量
在該輸出範圍的AB類放大器中，設置音量時用于調整信号增益的輸入電阻和反饋電阻通常是外置的。新産品通過将該電阻内置，減少了元器件數量，縮小了印刷電路闆的安裝面積。另外，該系列産品共有11款機型，增益範圍爲6dB～26dB（以2dB爲增量），可進行精細的增益調整。僅在頻繁調整增益的樣品評估時，才會使用26dB的産品“BD78326EFJ-M”，通過在各輸入引腳添加評估用的電阻，無需更換IC就可以輕松進行評估，即使内置電阻，也不會增加設計工時。目前6dB、10dB、26dB機型已經開始量産，其他産品也将陸續發布。
正如本文開頭所述，駕駛艙周圍的語音多功能化已經成爲必然需求，未來随着CASE（Connected, Autonomous, Shared, Electric）時代的到來，預計這一需求将會進一步增長，而且還會有更大功率輸出需求。此外，在車内布局方面，傳統的駕駛艙和車載音響之間的界限将會消失，語音的使用方式也将變得更加多元化。
爲了滿足這些需求，ROHM需要不斷擴充揚聲器放大器的産品陣容。本次推出的BD783xxEFJ-M是車載AB類揚聲器放大器，目前ROHM還正在開發車載D類揚聲器放大器。BD783xxEFJ-M的目标應用産品的電源電壓在5V以下，下一款車載D類揚聲器放大器産品将支持與12V電池連接，并可實現4W以上的大輸出功率。對于支持12V電源的車載級揚聲器放大器IC來說，雖然目前的主流産品是AB類放大器，但随着駕駛艙和車頭單元用的ECU（Electric Control Unit）對節省空間的要求越來越高，散熱用散熱器正在成爲技術瓶頸。爲解決這一瓶頸問題，ROHM通過在揚聲器放大器中采用D類放大器系統，爲實現小型化做出了很大貢獻。
作爲[敏感詞]波車載D類揚聲器放大器，與BD783xxEFJ-M一樣，産品陣容中除了模拟輸入型外，還計劃推出數字輸入型和多通道型等共4款産品，以滿足各種應用産品的需求。例如，數字輸入型支持TDM（Time Division Multiplexing）格式。在1個系統中多可連接8通道揚聲器，可增加應用設計的可選項，提高應用設計的靈活性。
第二波車載D類揚聲器放大器計劃于2021年出售樣品，未來，ROHM将繼續緻力于車載揚聲器放大器IC的開發，爲提高汽車的安全性和舒适性貢獻力量。
