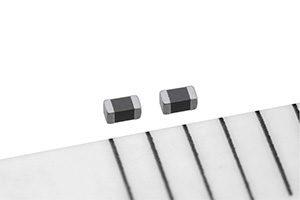

TDK株式會社(TSE:6762)推出用于車載PoC的MDF1005系列噪音抑制濾波器,可在ADAS電路、總線線路、遠程信息處理單元等應用中使用,并将于2020年12月開始量産。
MDF1005系列産品具有良好的直流疊加特性,阻抗在PoC高頻段(700 MHz和2.4 GHz之間)範圍内。該系列也适合于通信接口的隔離和噪音控制。盡管尺寸小,隻有1.0毫米長、0.5毫米寬,但在高達125℃的環境中,該系列産品使用額定電流爲400mA,可提供1000歐姆或以上的阻抗。
MDF系列使用在高頻段範圍内損耗低的鐵氧體材料,與一般貼片磁珠相比,在更高的頻率下保持了更高的阻抗,并且也控制了通電期間的阻抗波動,滿足了PoC濾波器的要求,同時展現了噪音控制效果。
今後,TDK将繼續努力擴大阻抗範圍,滿足客戶對各種車載電子設備噪音的控制要求。
型号 | 電阻[Ω]典型值,在100 MHz下 | 電阻[Ω]典型值,在900 MHz下 | 直流電阻 [Ω]典型值 | 直流電阻[Ω][敏感詞]值 | 額定電流[mA][敏感詞]值 |
---|---|---|---|---|---|
MDF1005GAD102ATD25 | 190 | 1000 | 0.53 | 0.69 | 400 |
